Сегодня я предлагаю Вам отправиться в середину 90-х. Время, когда совсем недавно поднялся в воздух новейший флагман Boeing 777, топовым процессором в компьютерах был Pentium PRO, но из-за его стоимости мало кто видел его вживую - место десктопного флагмана занимал простой Pentium, еще без всяких MMX, но гораздо чаще в офисах можно было увидеть i486 или даже i386. Фирма BMW выпускает новое поколение своего седана 5-й серии в кузове E39. И еще одной приметой времени, в наших краях, стало социальное явление, названное - “новый русский”. 600-й Mercedes, золотая цепь на шее, малиновый пиджак, и конечно главный атрибут - мобильный телефон. А этим телефоном, с большой долей вероятности, была Nokia 450. Про нее сегодня и поговорим.
В середине 90-х, мобильная связь только начинает распространяться по Украине. И пока только в аналоговом стандарте NMT 450. NMT (Nordic Mobile Telephone) - аналоговый полностью автоматический стандарт мобильной связи первого поколения 1G. Этот стандарт был разработан в конце 70-х годов в скандинавских странах, и вышел в коммерческую эксплуатацию в начале 80-х годов. Его преимуществом был большой радиус действия базовой станции - до 100 км в идеальных условиях (в реальности же это были 50-70 км, что тоже немало). Недостатком было низкое количество абонентов, которых может обслужить базовая станция - меньше 200.
Мобильный телефон Nokia 450 продавался в большой картонной коробке.
Но в реалиях тех лет, недостатки были несущественны, а преимущества позволяли снизить стоимость разворачивания сети. Из найденной мной информации, стоимость подключения к мобильной сети составляла больше 500 долларов, плюс ежемесячная абонплата на уровне 150 долларов. Ну а минута разговора оценивалась в доллар. Входящие звонки также были платными. Вспоминая зарплаты в 30-50 долларов, понимаем, что мобильная связь в те годы была не просто дорогим, а ОЧЕНЬ дорогим удовольствием. В первый год существования сети UMC (сейчас, после двух ребрендингов работает под именем Vodafone) к ней подключилось менее 3-х тысяч абонентов. А к 96-му году их общее количество увеличилось до 30 тысяч. И это не в Киеве, а в масштабах всей страны!
Размеры Nokia 450 по современным меркам огромны - он полностью занимает мужскую ладонь.
Рассмотрим телефон подробнее. Первое, на что обращаешь внимание - огромные размеры и вес в 250 грамм! Лицевая сторона классическая - клавиатура, дисплей. Сверху - кнопка включения. Интересно то, что включение происходит без известного логотипа “connecting people”. Просто включилось питание, появились надписи на дисплее. Также и выключение - выключили и все.
На нижней грани - разъем для зарядного устройства, а также дата-разъем, с помощью которого можно подключить дополнительные аксессуары, внешнюю антенну. Также с его помощью происходит привязка телефона к сети оператора - привычные нам SIM-карты аналоговые аппараты не поддерживают.

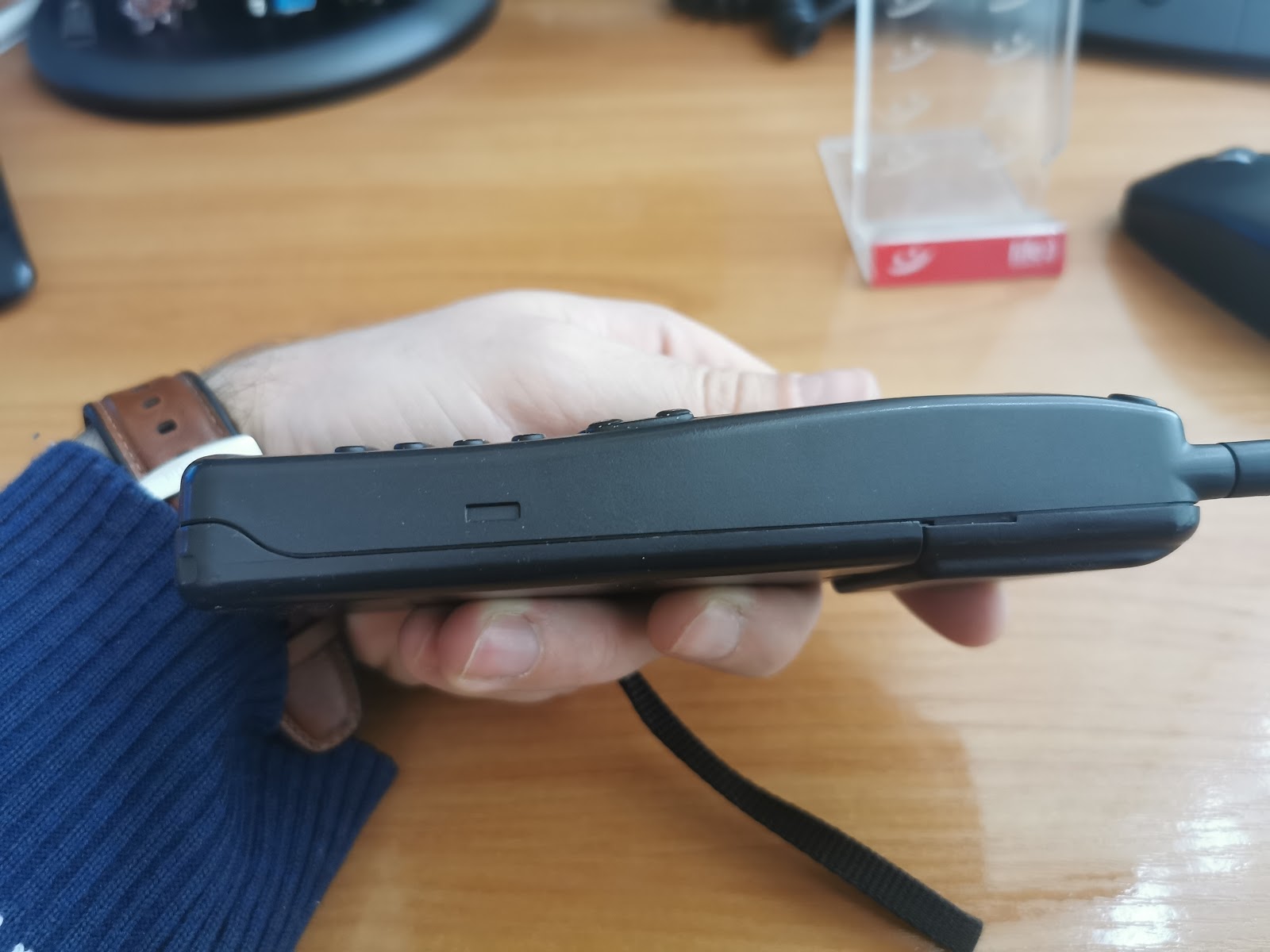

Правая боковая грань полностью пустая.

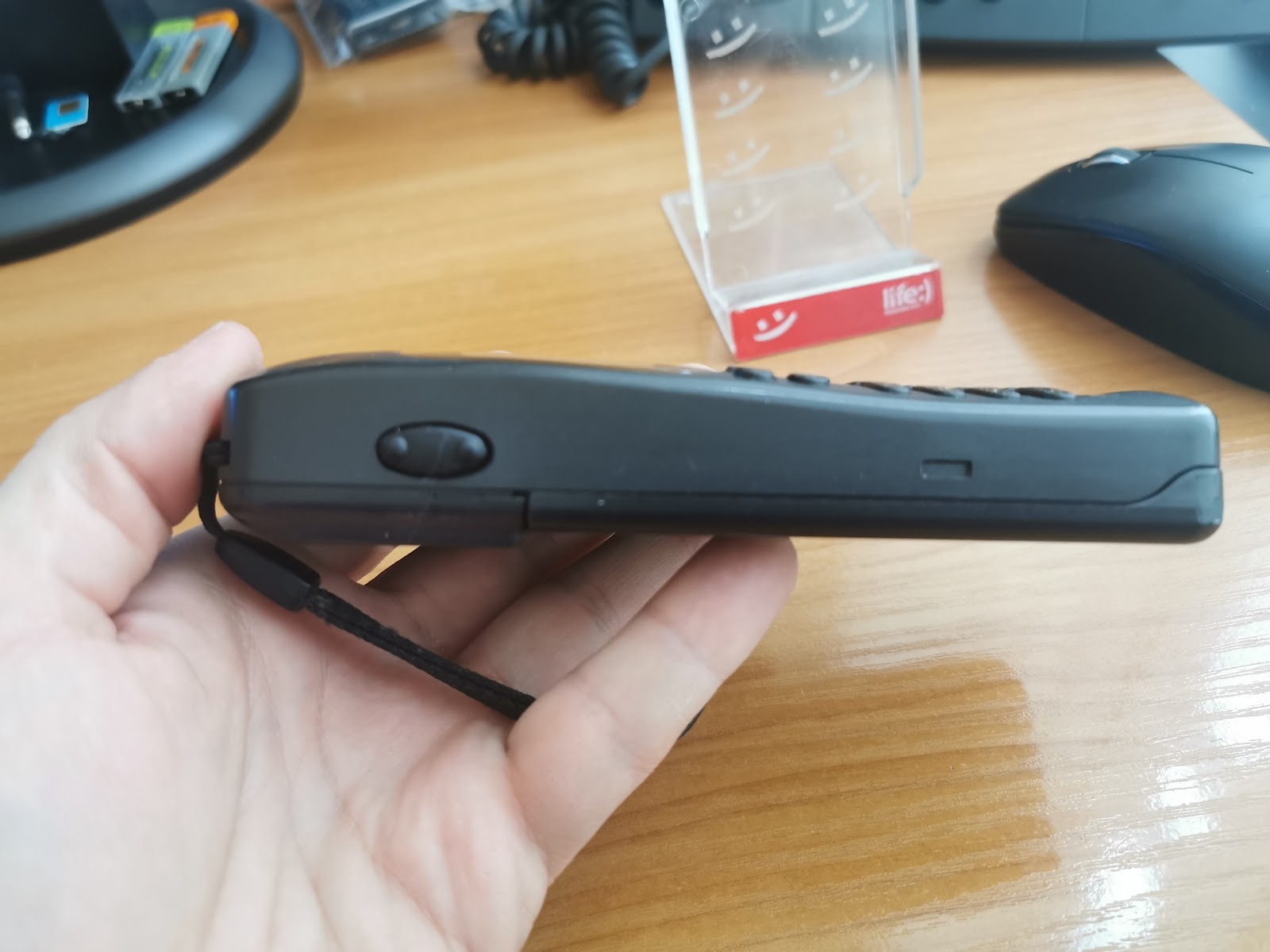

А на левой находятся кнопки управления громкостью голосового динамика.

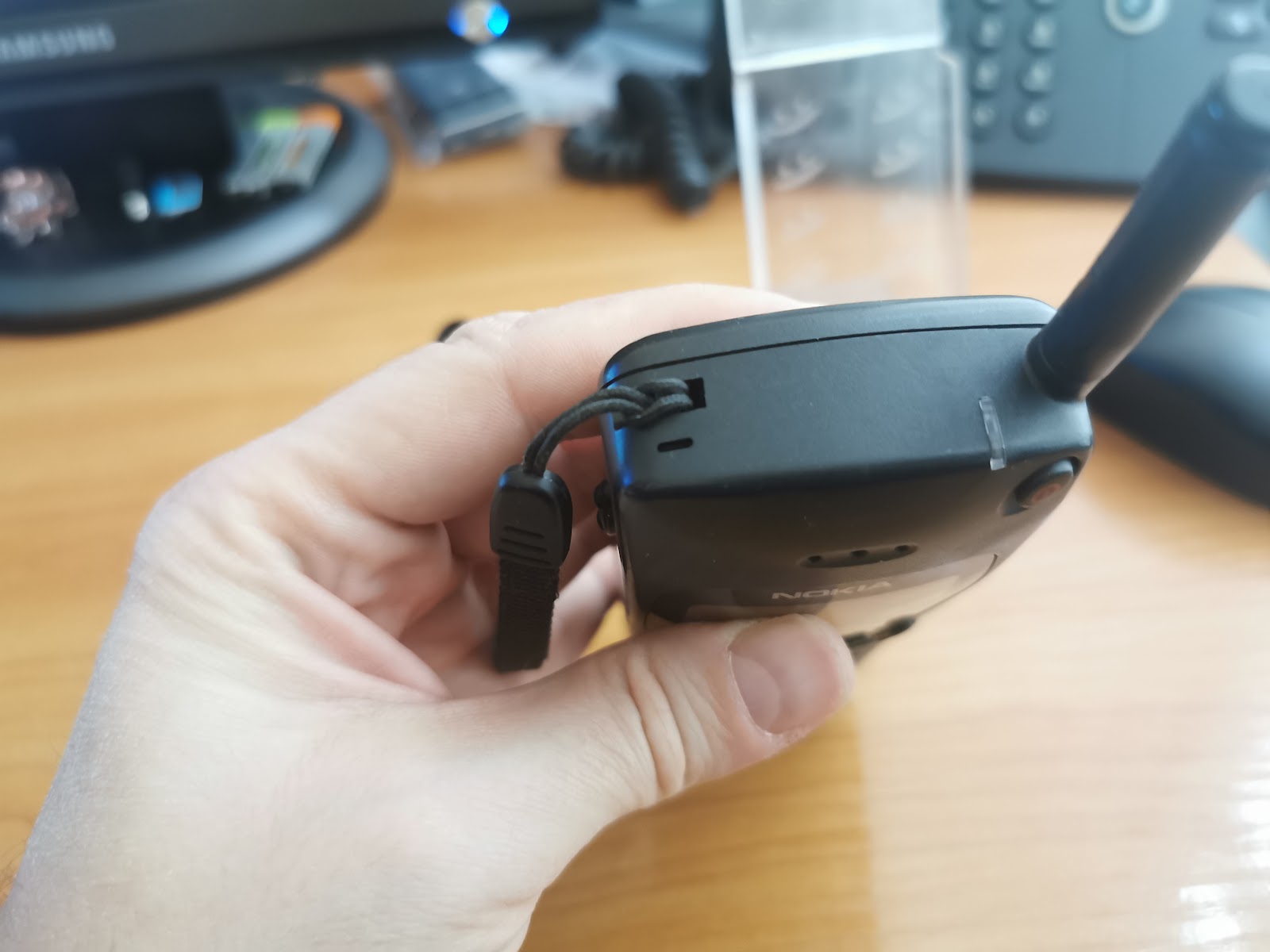

Сверху отверстие для ремешка, индикатор активности сети, а также больших размеров внешняя антенна, которая, имеет выдвижную часть - в случае слабого покрытия сети - можно увеличить размер антенны и уровень сигнала.

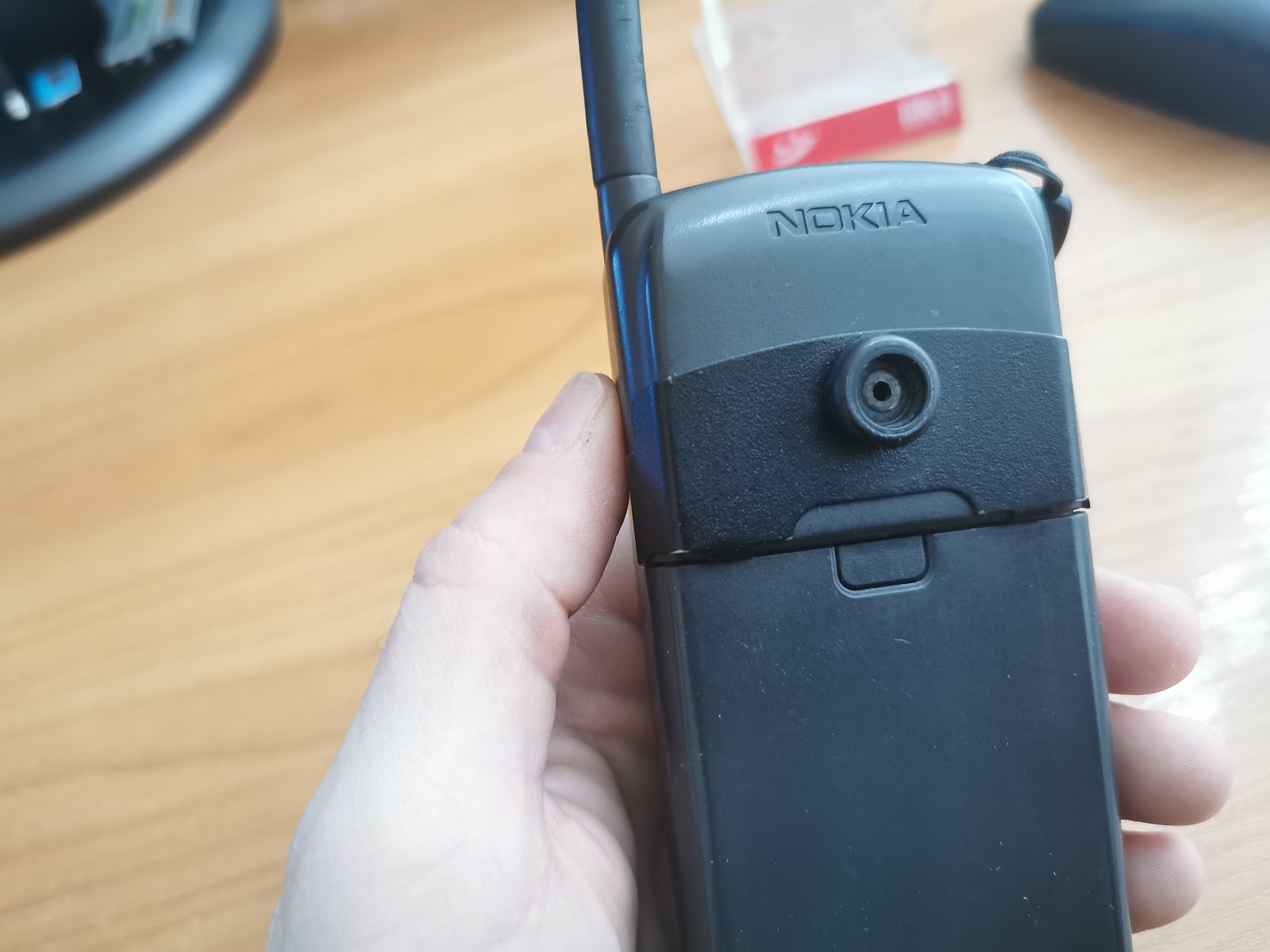

Сзади располагается аккумулятор, являющийся по совместительству задней крышкой.
Интересной опцией является такая скоба, устанавливаемая в специальные углубления в корпусе. Она предназначена для крепления телефона на поясе (вспоминаем образ “новых русских” с мобилкой на поясе).
Для крепления на поясе предназначена такая скоба, одеваемая на ремень.

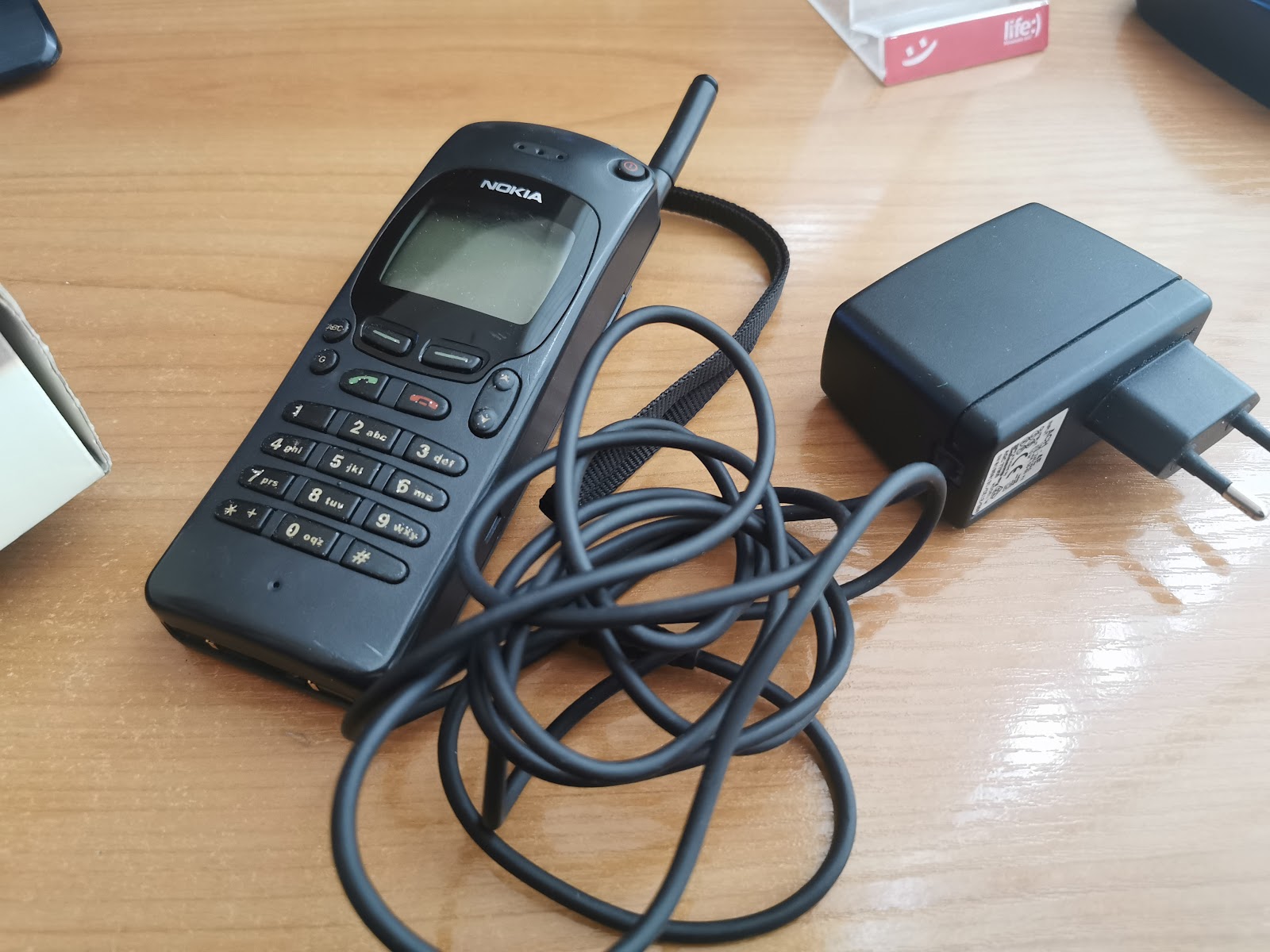

Ну и пару слов хочется сказать про зарядное устройство телефона. Оно большое. Ощутимо больше привычной зарядки. Обычное зарядное, от более современных моделей, этот телефон не заряжает, хоть и присутствует полная совместимость по разъему - но его мощности не хватает.
Под аккумулятором - ничего. Просто металлическая задняя стенка. Тут мы уже понемногу подходим к разборке девайса - снята верхняя часть задней крышки, которая держится на двух болтах.

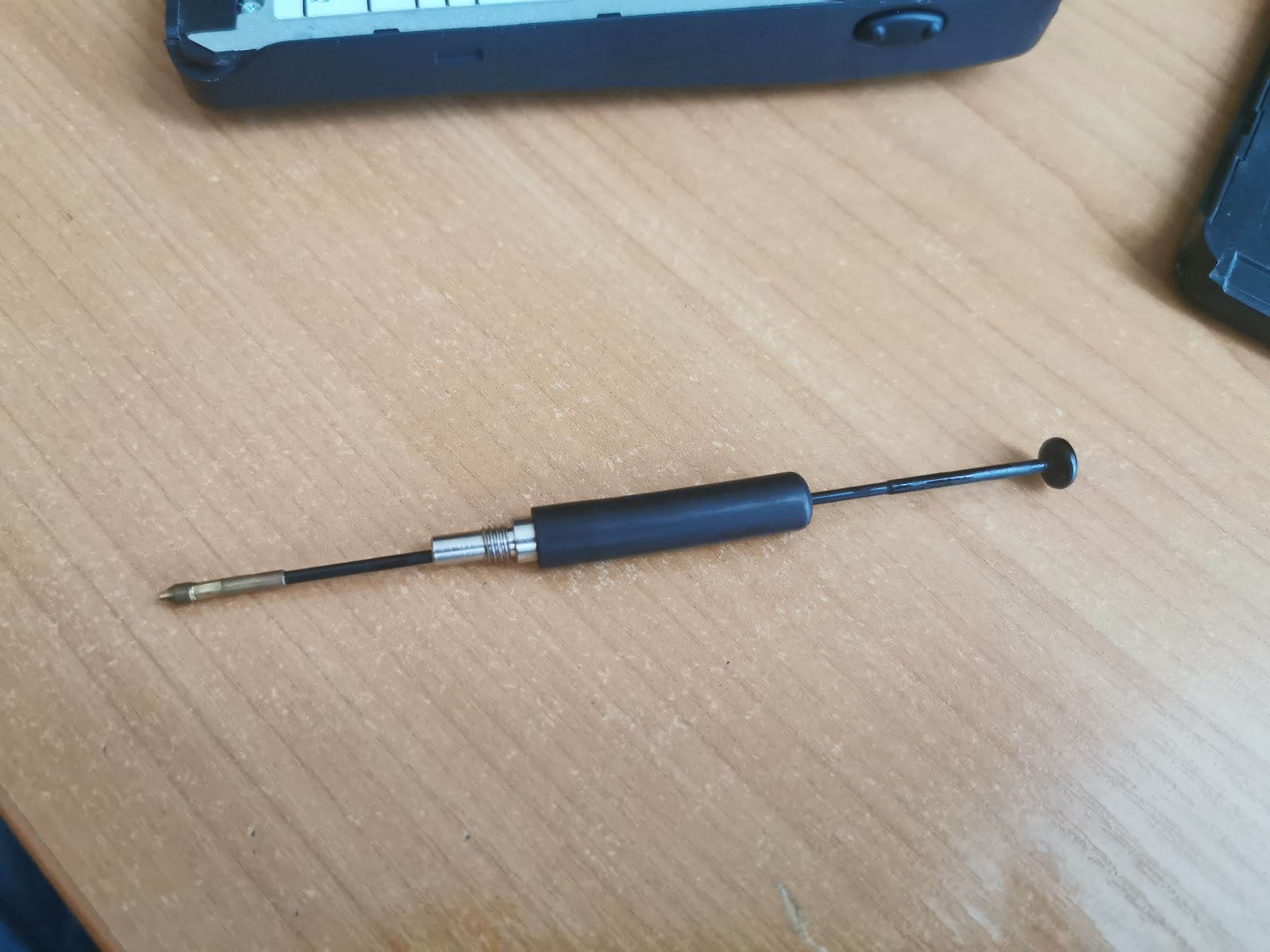

А вот так выглядит механизм выдвижной антенны. Она просто вытягивалась максимально вверх и фиксировалась благодаря силе трения. Выдвижная часть антенны - гибкая. Сама-же антенна жесткая и закручивается в корпус на резьбе.
Открутив болты крепящие внутренности телефона к передней части корпуса, вынимаем внутренности и смотрим на то, как выглядит корпус телефона внутри.
Похоже что от времени клавиатура телефона частично “полиняла” и покрылась непонятными пятнами. Я так и не понял, это пятна поверх краски, или это так послазила краска. Все фото в этом обзоре пропустил через легкий фотошоп, чтобы эта пятнистость не резала глаза.
А теперь посмотрим на внутренности телефона.
Дисплей Nokia 450 символьный. Но про него - ниже.

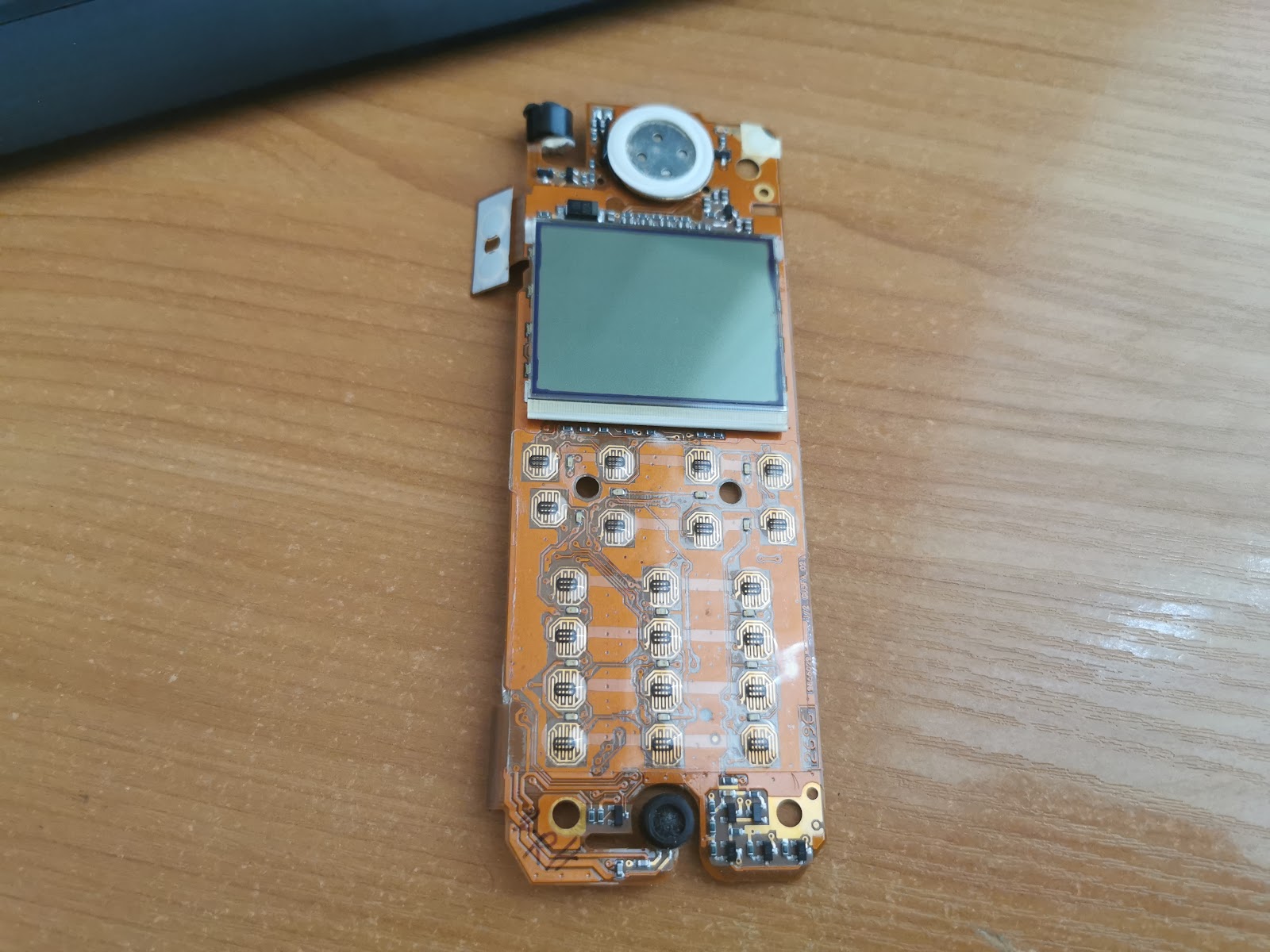

На верхней гибкой плате находится сам дисплей, разговорный динамик и динамик для вызовов, микрофон и клавиатура.
Этот модуль подключается к основной плате телефона через гибкий разъем.

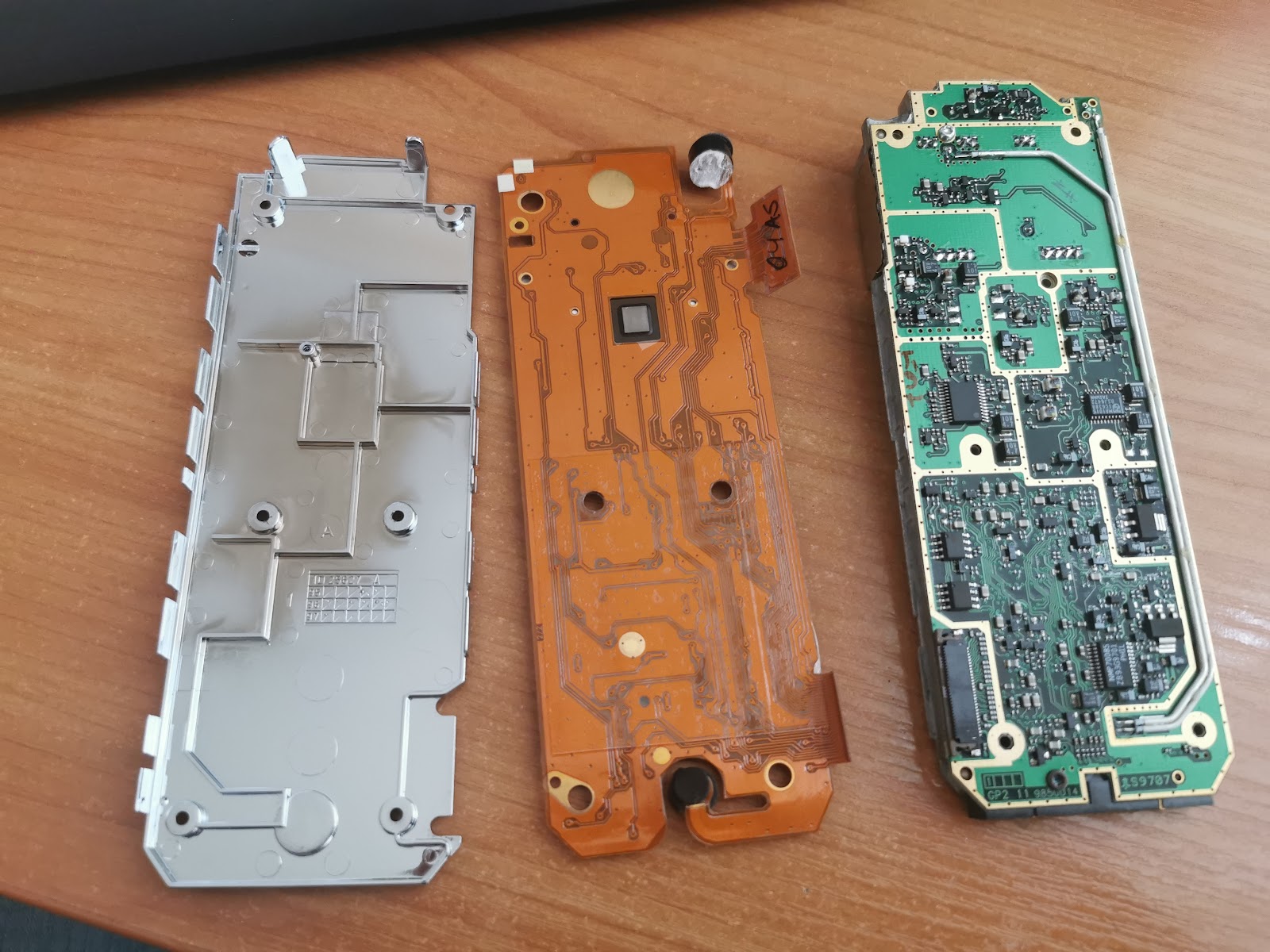

Сняв модуль клавиатуры и дисплея, располовиниваем внутренности телефона (держатся на одном винте), и видим кучу различных элементов на плате. Так как стандарт NMT - аналоговый, то и сложность схемотехники тут выше. Также схема более капризна к шумам и помехам чем цифровая.
В квадратном окошке клавиатурной платы находится контроллер дисплея.

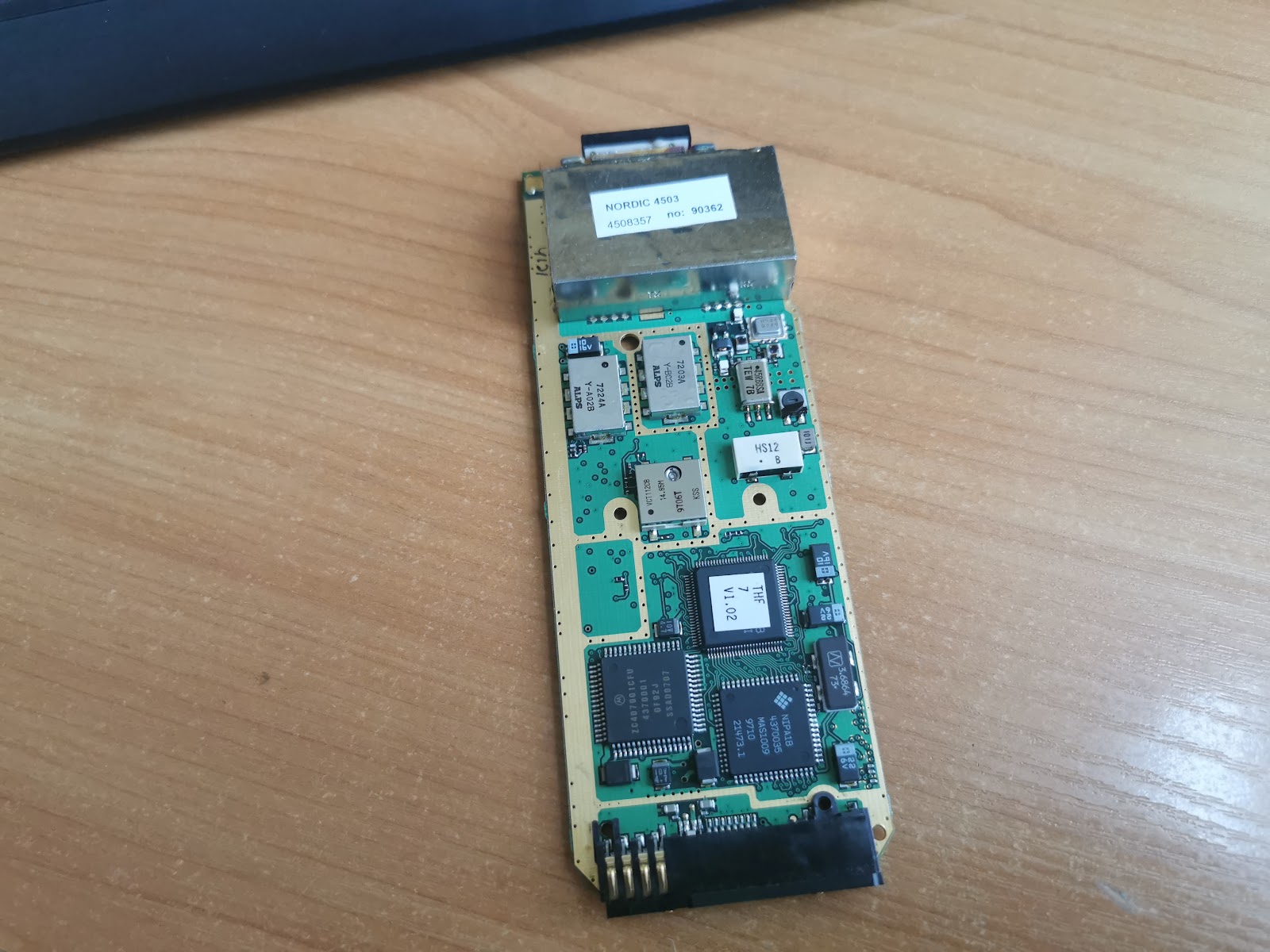

А так выглядит плата с обратной стороны. Сверху - экранированный радиомодуль. Большие микросхемы внизу - это процессор и память телефона.

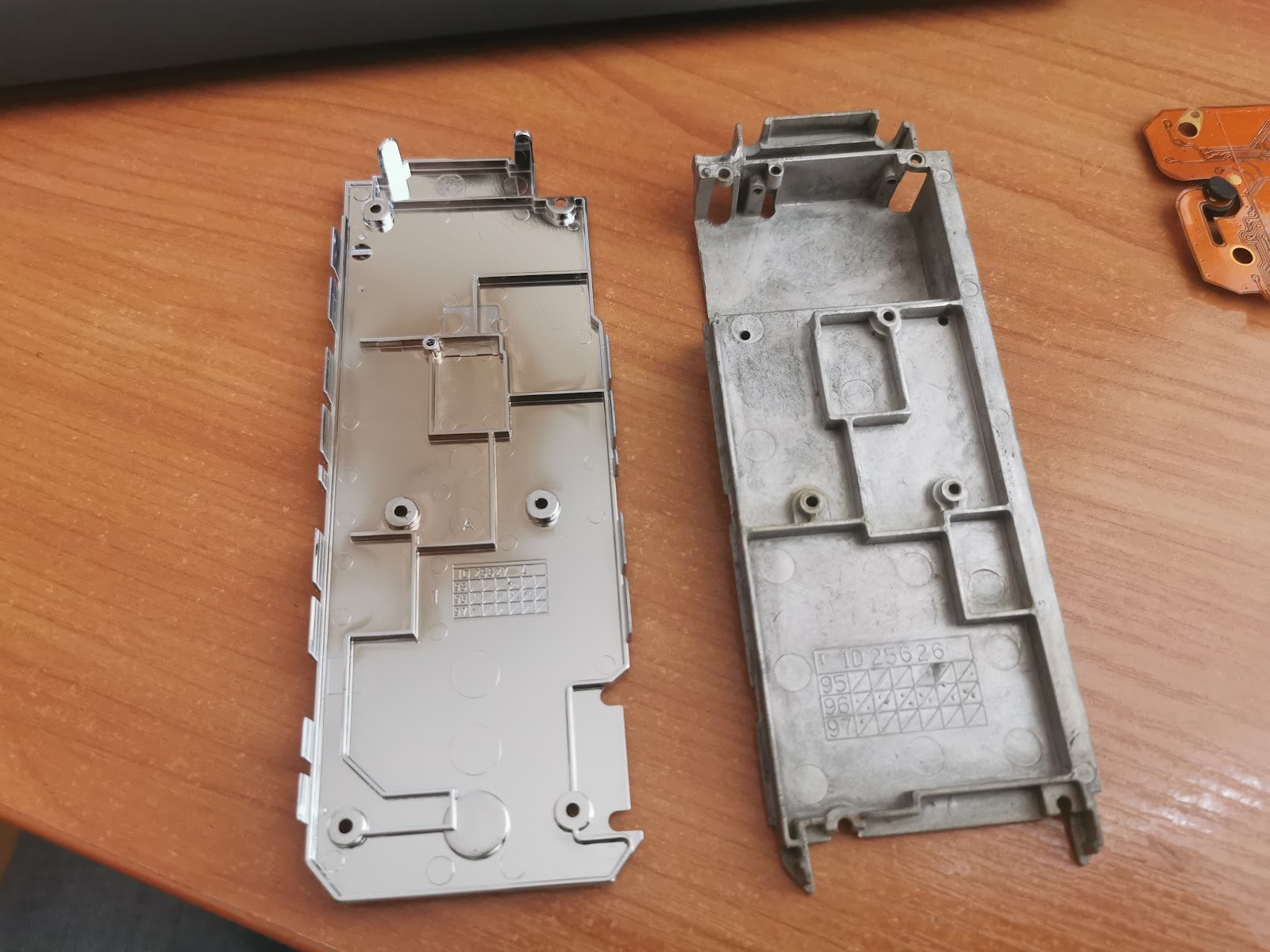

Плата телефона Nokia 450 находится между внутри такого корпуса - верхняя панель - пластиковая, покрытая слоем металлизации. Нижняя - металлическая.

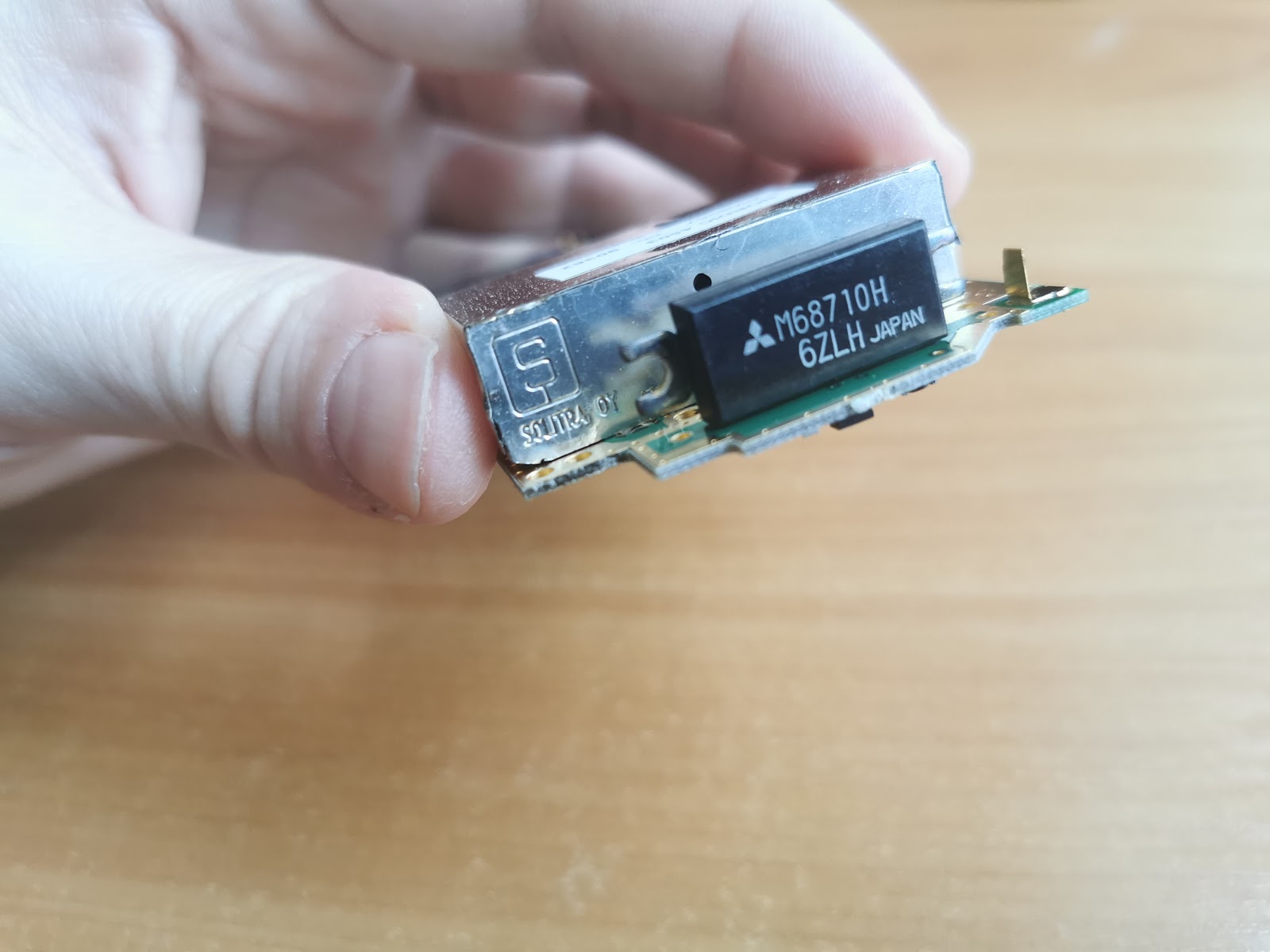

Металлический корпус является по совместительству радиатором для усилителя радиосигнала.
До спецификациям мощность этой микросхемы при питании от 6 вольт - до 2-х ватт. Это много для телефона. Очень много.
На этом с внутренностями телефона все - собираем его назад, и посмотрим как выглядел пользовательский интерфейс первых мобильных телефонов на нашем рынке. Забегая наперед - выглядел он убого и уныло.
Телефон оснащен классической для фирмы Nokia зеленой подсветкой экрана и клавиатуры. Но ее яркость настолько низкая, что реально она видна только в условиях недостаточной освещенности. Этот факт, а также то, что в угоду дизайна стекло закрывающее дисплей сделали выпуклым очень затрудняло съемку - выпуклый пластик закрывающий экран сильно бликует вне зависимости от угла, а яркости подсветки не хватает чтобы перебить эти блики.

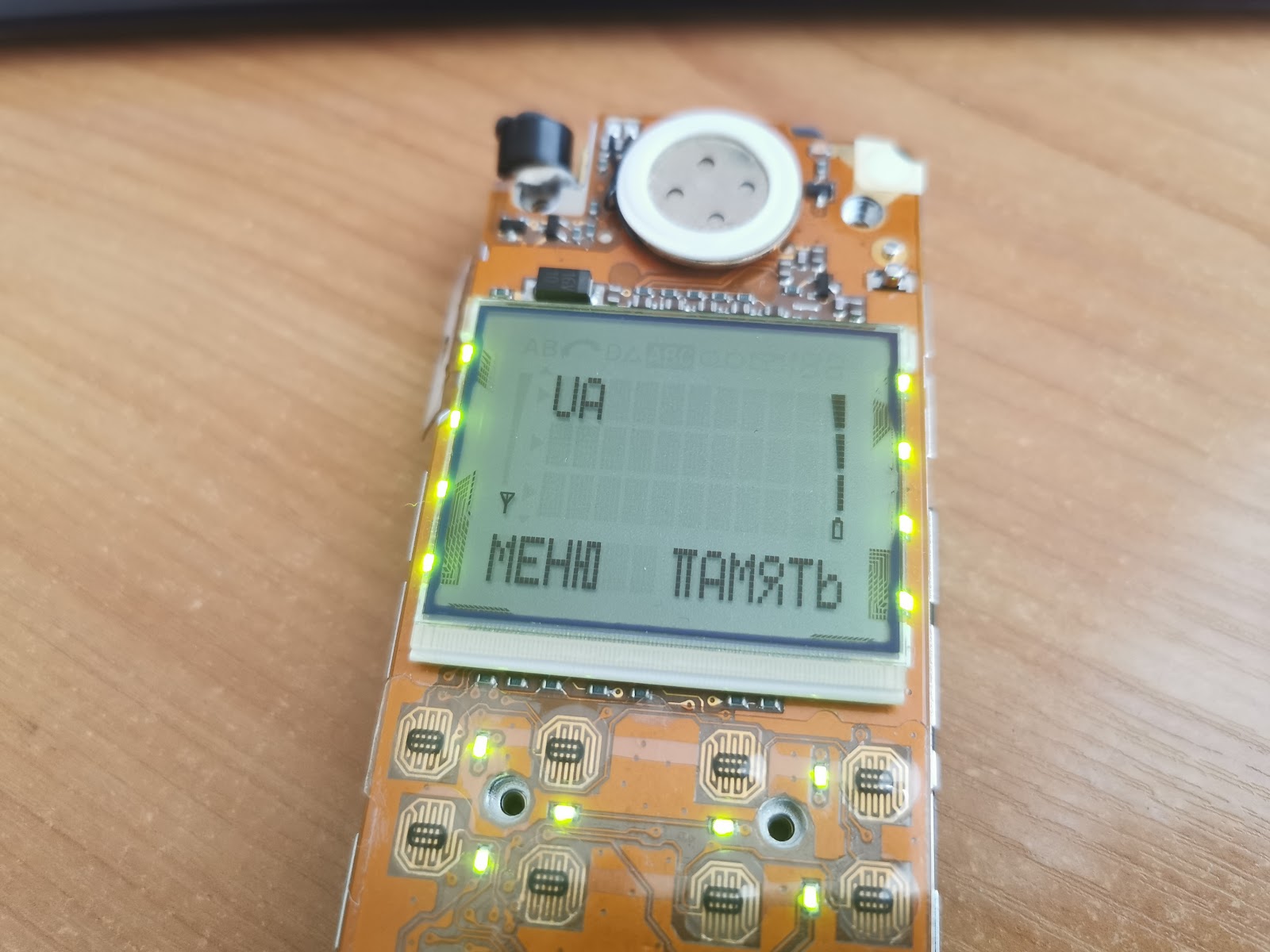

Теперь несколько слов про экран. Он тут еще не графический - при включении аппарата на секунду включаются все сегменты дисплея, и отчетливо видно что он из себя представляет. Три строки текста, строка подписей к клавишам. Хотя это даже не строка, а просто две подписи разделенные между собой. По бокам индикатор уровня сигнала и заряда батареи - тут все как у более современных моделей. Сверху строка пиктограмм, а основное поле экрана - это три строки по 10 символов.
После включения телефон на стартовом экране пишет регион (думаю что если-бы он нашел сеть - то писал-бы название сети), а также выводит подписи к клавишам управления.
Само управление реализовано как и на более новых телефонах фирмы - две софт-клавиши под экраном. Две вертикальные клавиши перемещения по меню вверх/вниз справа. Слева кнопка отмены. Над ней клавиша переключения на текстовый ввод. В этом телефоне он нужен только для поиска по адресной книге вызываемой из главного экрана правой софт-клавишей подписанной как “Память”. Но можно прямо на главном экране начать набор букв - и телефон сам начнет искать запись в адресной книге.
Интересно то, что при нажатии софт-клавиши “Меню” - мы не попадаем сразу в меню - появляется подсказка, что навигация по меню осуществляется клавишами вверх/вниз. Также можно отменить вызов меню, нажав “Отмена” и вернувшись на стартовый экран.
Само меню реализовано как список пунктов, пролистываемых по одному на экран. В верхнем правом углу указывается цифровой номер пункта меню (или подменю). Первым пунктом неожиданно идут настройки, названные “Варианты установки”.

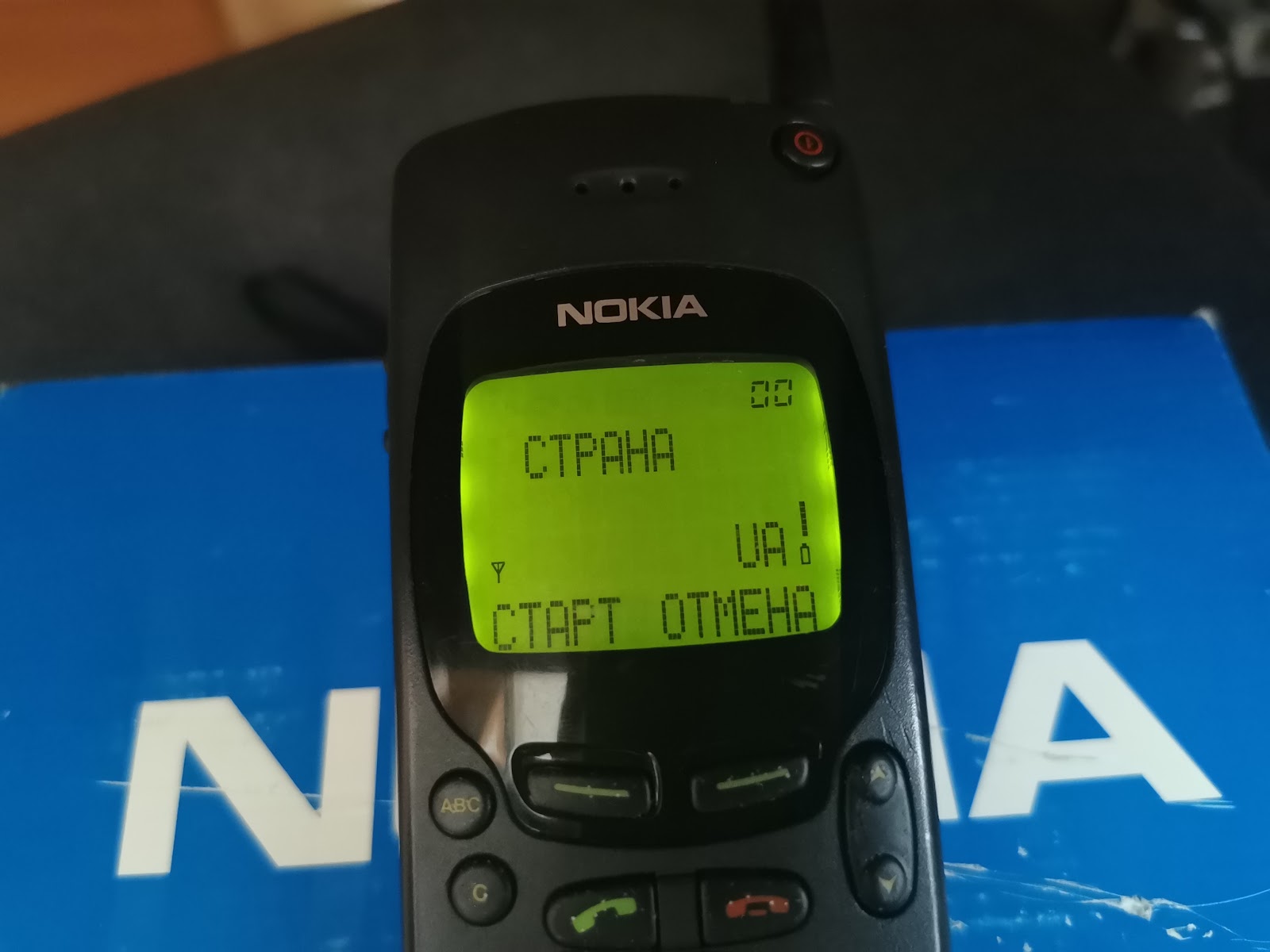

Настроек мало - громкость вызова. Включение или отключение вибросигнала, сигнал при нажатии клавиш и т.д. Также в настройках задается страна. Еще при входе в пункт меню, который предусматривает вложенные подпункты - также будет отображена инструкция что для перемещения нужно воспользоваться кнопками вверх/вниз, с предложением отменить действие.

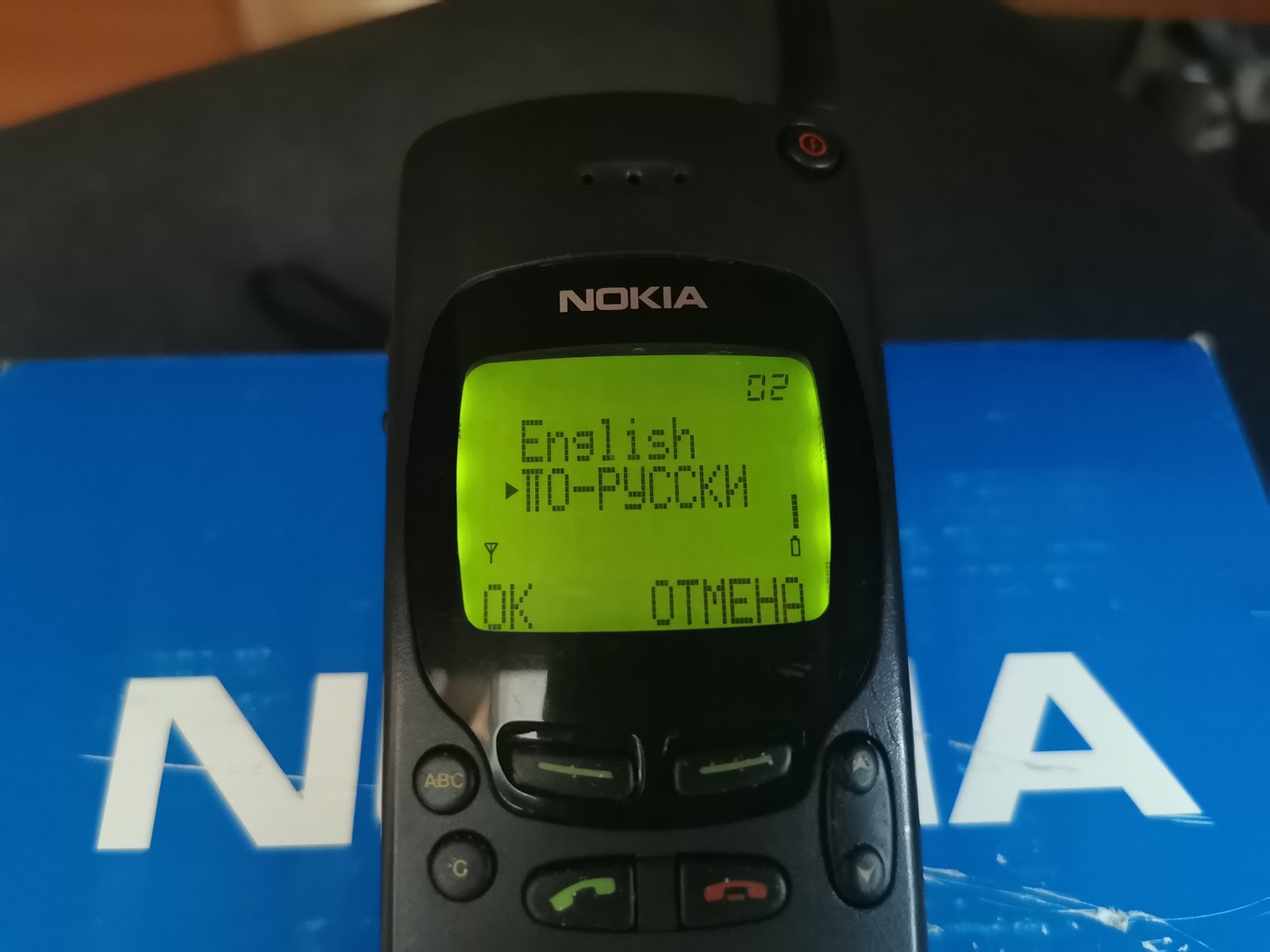

И язык интерфейса телефона. Выбор правда не большой.

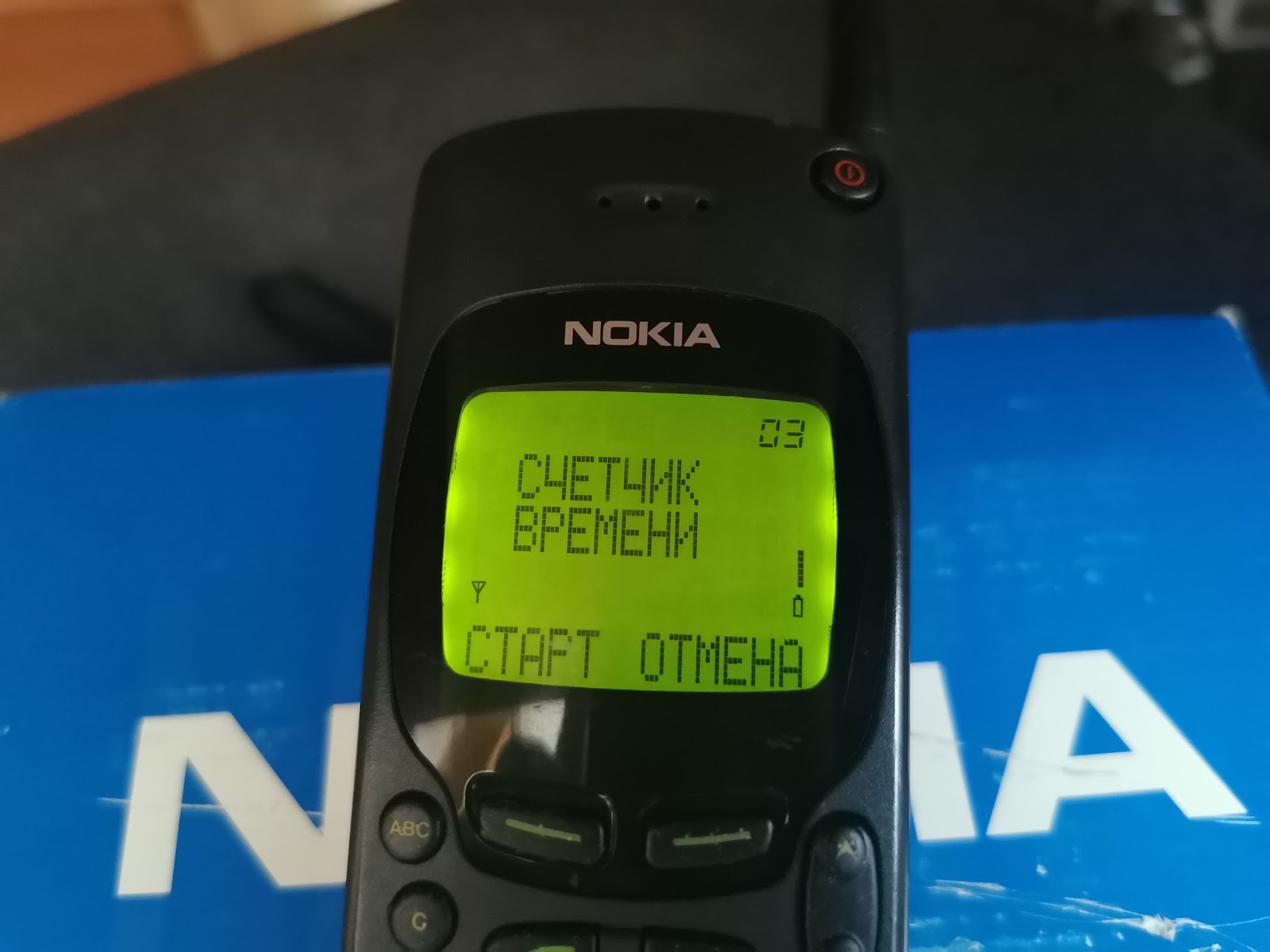

Отдельным пунктом меню вынесен “Счетчик времени”. Тут указывается длительность звонков - входящие, исходящие...
Время последнего разговора. Интересно, с кем говорил 17 секунд владелец этого аппарата? О чем был этот разговор, и когда... Осознавал-ли владелец этого аппарата то, что совершает последний звонок по нему, или переход на новый телефон стандарта GSM произошел спонтанно? Философские вопросы...
Компания UMC отключила свою аналоговую сеть NMT 31-го августа 2006-го года. Я сам помню летом 2002-го года, компания еще предлагала подключение к аналоговой сети, карты покрытия рисовались двумя цветами, и покрытие NMT было вдали от городов, куда GSM еще не добрался.
В пункте меню “Устройства переферии” скорее всего настраивается работа аксессуаров - гарнитуры, громкой связи, автомобильного комплекта.
Скорее всего - потому что при выборе этого пункта появляется сообщение о том, периферийные устройства не подключены к телефону.

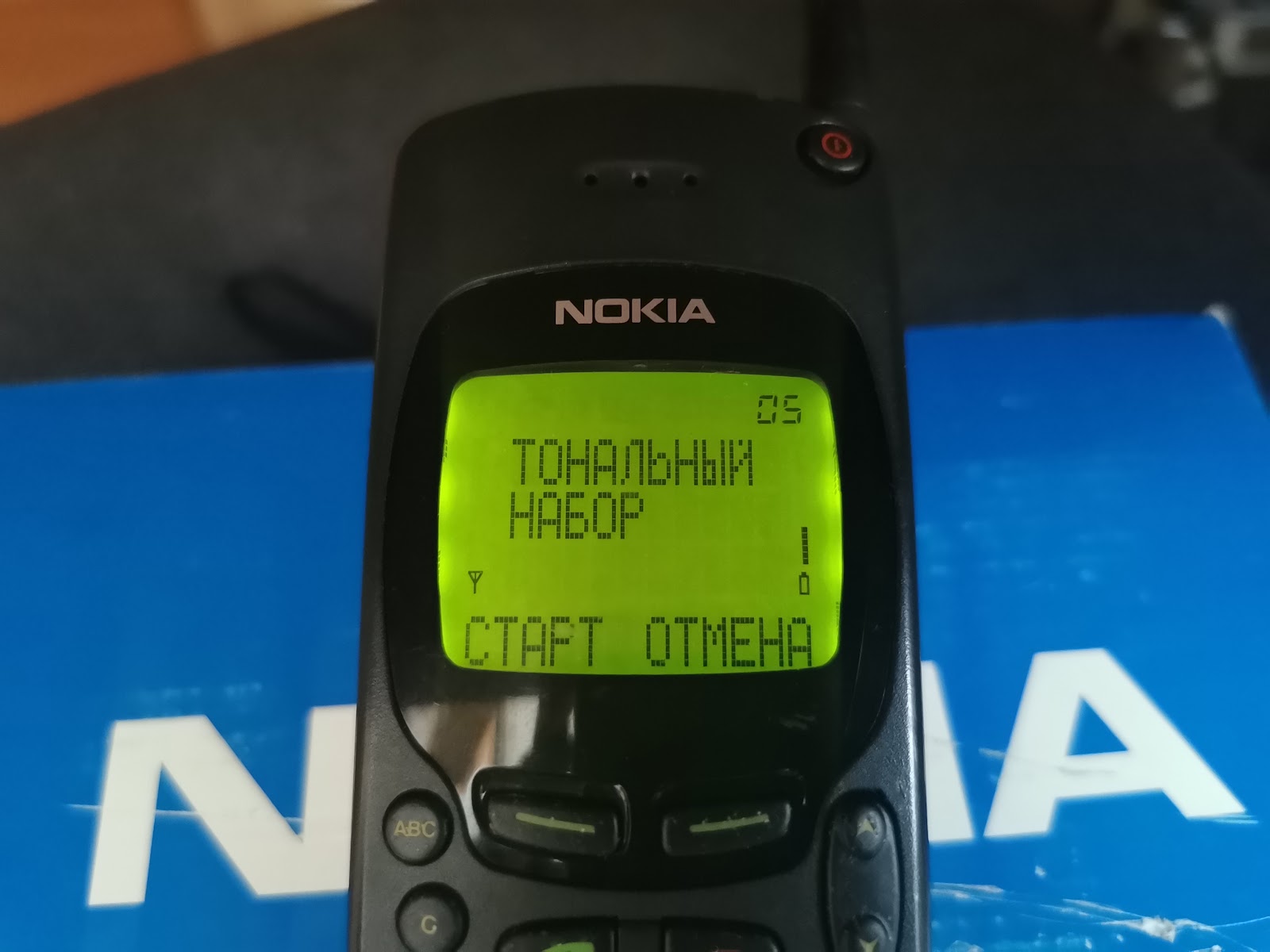

Интересным мне показался пункт меню названный - “Тональный набор”. Скорее всего, он предназначен для передачи тональных сигналов при нажатиях на клавиши, во время “общения” с различными автоматическими системами - если вы хотите поговорить с отделом продаж - нажмите 1, для соединения с техподдержкой - нажмите 2.

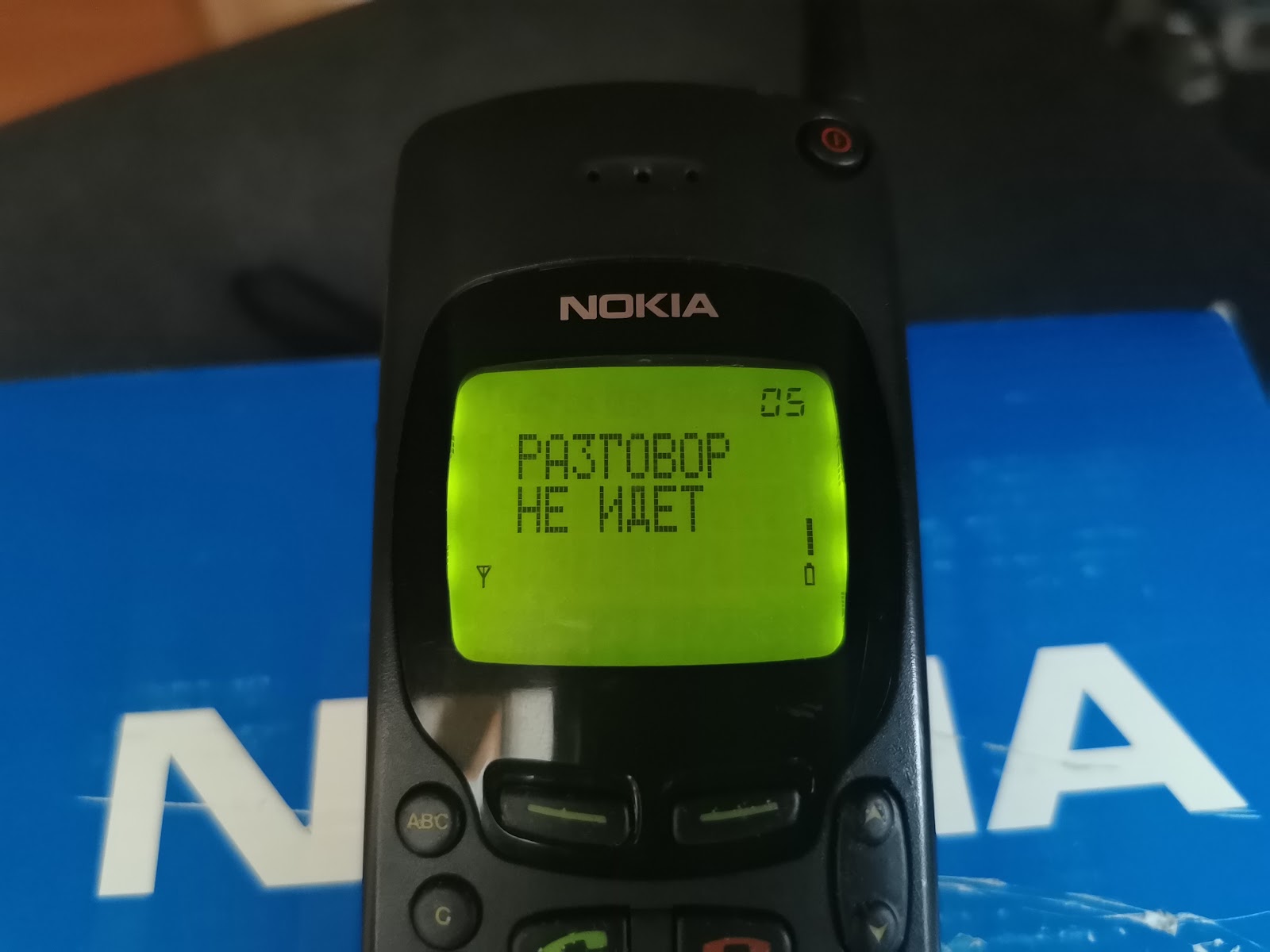

При выборе этого пункта - появляется предупреждение о том, что в данный момент не идет разговора. Ну и следовательно - передавать тональные сигналы некуда.
И последний пункт меню, значение которого я не смог понять назван как “Контроль зарядки” с двумя опциями - “включено” и “отключено”.
Еще было непривычно, что никаких функций связанных с датой и даже временем в этом телефоне нет - он не может выступать даже в роли простых часов. Вот какой была мобильная связь в середине 90-х - телефон для того, чтобы звонить! А не вот это вот все. Также упомяну, что нет ни игр, ни текстовых сообщений SMS.
На этом на сегодня все. Вот такой интересный телефон попал в мои руки - практической ценности на сегодняшний день он не имеет никакой - просто нет сетей операторов, в которых этот аппарат сможет работать. Поэтому это чистая ностальгия и коллекционный аппарат.
