В сегодняшнем обзоре я предлагаю посмотреть на то, как выглядели телефоны бизнес-класса во второй половине 90-х годов. Представлять бизнес-класс 20-летней давности будет Nokia 6130 выпущенная в далеком 1998-м году.
Внешний вид.
Внешне Nokia 6130 представляет из себя классический на сегодняшний день мобильный телефон конца 90-х годов - аккуратный “кирпичик” с внешней антенной. Несмотря на габариты, которые трудно назвать компактными (130x47x28 мм) телефон удобно лежит в мужской руке. Держа телефон в руке, для большого пальца доступна вся клавиатура, за исключением кнопки включения в верхнем правом углу, над экраном.
На лицевой стороне находится жидкокристаллический дисплей с приятной глазу (и классической для Nokia) зеленой подсветкой. Данных о разрешении дисплея я не нашел, но по графике меню и интерфейса похоже что он аналогичен дисплею более поздней Nokia 3310 с разрешением 84х48 точек.
Клавиатура также подсвечивается зеленым цветом, надписи отлично видны в темное время. Яркость подсветки не регулируется, что было обычным в то время.
На верхней грани телефона находится окошко инфракрасного порта и внешняя антенна.
Нижнюю грань занимает интерфейсный разъем. Тут находятся разъемы питания (разъем для адаптера питания и контакты для док-станции или автомобильного крепления) и разъем дата-кабеля для подключения к компьютеру - бизнес-класс обязывает...
На левой грани кнопки управления громкостью разговора.
Справа - отверстие динамика вызова.
Также чуть ниже середины боковых граней небольшие выемки для автомобильного держателя.
На задней панели находится разъем для внешней антенны, и съемный аккумулятор, являющийся по совместительству частью корпуса.
Под батареей находится лоток SIM-карты.
Карта вставляется в салазки, после чего салазки с картой опускаются, и фиксируются небольшим смещением. Конструкция используемая во многих моделях Nokia второй половины 90-х годов.
Разборка.
Как обычно, перед изучение функциональности, посмотрим что же находится внутри телефона. Для разборки нужно снять аккумулятор, и открутить четыре самореза под маленькую звездочку. Это позволит располовинить корпус, сняв его верхнюю часть.
Клавиатура выполнена из резины и состоит из двух слоев - резиновые клавиши и металлические упругие площадки замыкающие контакты на плате.
Дисплейный модуль.
И сверху два маленьких самореза которые нужно открутить для продолжения разборки.
Первый сюрприз - телефон состоит из двух плат!
Верхняя плата содержит только клавиатуру, дисплей и его обвязку. Вся электроника телефона находится на нижней плате.
Но все равно это необычно. Данная модель, по моему мнению, относится к переходному периоду - от “кирпичей” начала-середины 90-х, к компактным моделям конца 90-х, начала 00-х. Например, в имиджевой Nokia 8850 выпущенной через год, вся элементная база помещалась на одну сторону платы, а вторая сторона была отдана под клавиатуру и дисплей. Элементная база Nokia 6130 на одну сторону платы еще не помещается. Посмотрим на нее подробнее.

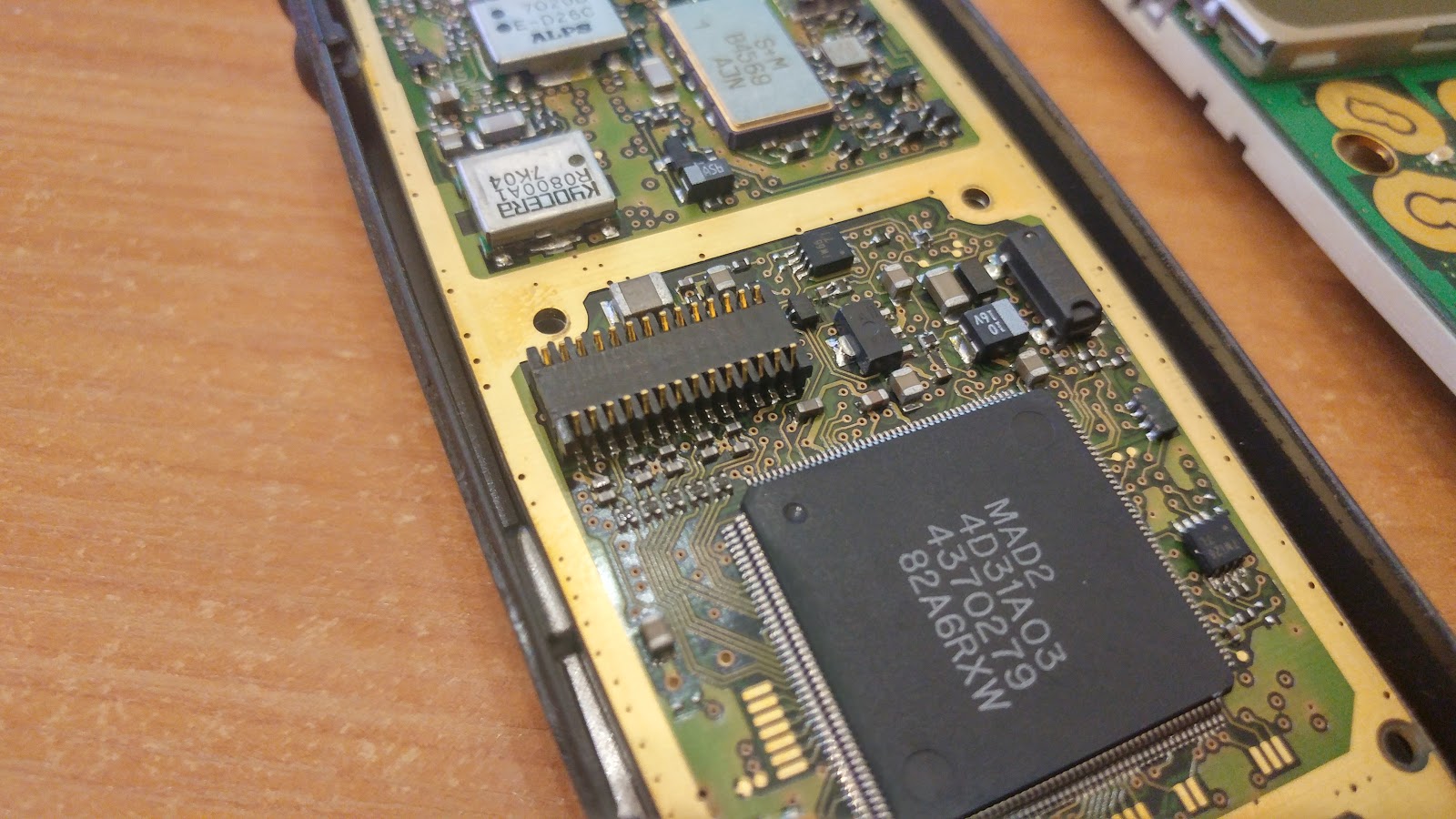

Крупным планом процессор телефона. Чуть выше и левее - разъем для соединения двух плат.
Еще выше, над экранирующей дорожкой располагаются чипы обеспечивающие работу радиомодуля.
Открутив еще один саморез, крепящий плату к корпусу можем вынуть ее и рассмотреть с обратной стороны.
Внутренняя часть корпуса покрыта слоем металлизации, выполняющей роль экрана для компонентов.
Посмотрим поближе. Слева, в верхней части платы телефона разъем для внешней антенны, ниже - контактные площадки для аккумуляторной батареи, под ними - разъем SIM-карты.
В нижней части платы, над интерфейсным разъемом, находится микросхема флеш-памяти Intel и рядом микросхема оперативной памяти 512 кб производства Samsung.
Как видим, начинка телефона плотно занимает обе стороны основной платы, поэтому для контактных площадок дисплея и клавиатуры была использована вторая плата. Посмотрим ее поближе.
Сняв экран видны контактные площадки дисплея, рядом элементы обвязки дисплея. Сверху справа кнопка включения и под ней - динамик вызова.
Включим питание без дисплея - видна организация подсветки зелеными светодиодами.
После изучения внутренностей собираем телефон назад, предварительно почистив все разъемы и контакты спиртом, и знакомимся с его меню и интерфейсом.
Обзор функций.
Для управления телефоном предназначены шесть клавиш - две софт-клавиши, текущая функция которых написана на экране над ними, две клавиши перемещения по меню, и две выделенные клавиши поднятия трубки и отбоя.
Управление телефоном и вид меню аналогично модели Nokia 8850. Несмотря на это я бегло расскажу о функциональности данного аппарата.
Начнем мы как обычно с адресной книги. Она примитивна (впрочем как и у всех телефонов того времени) - одна запись - одно имя - один номер телефона. И как обычно для интерфейса Nokia того времени - адресная книга не представлена отдельным пунктом меню. Для доступа к ней нужно или нажать софт-клавишу “Имена” на главном экране чтобы получить доступ к всему функционалу адресной книги, или нажать одну из клавиш навигации по меню - для простого перелистывания записей адресной книги.
Нажав на софт-клавишу “Имена” попадаем в меню адресной книги.
Выбрав “Поиск” можно начать вводить имя и найти контакт по введенным символам.
Вообще отображение адресной книги выглядит вот так.
Как и у Nokia 8850 можно настраивать выбирать варианты отображения.
Для создания контакта выбираем в меню адресной книги - “Дать новое”.
В отличие от более дешевых моделей, Nokia 6130 поддерживает ввод кириллицы. Хоть клавиатура не русифицирована, но постоянно пользуясь телефоном, спустя непродолжительное время набираешь текст вслепую, и особых неудобств это не доставляло. Вот что значит аппаратные интерфейсы, а не эти ваши сенсорные...
После ввода имени, вводим номер телефона. И собственно все. Никаких дополнительных полей… Это хоть и бизнес-класс, но вторая половина 90-х. Видимо тогда бизнесмены были попроще, или просто хранили все дополнительные сведения отдельно.
Для того чтобы закончить со скудным функционалом адресной книги посмотрим ее емкость. Для этого есть отдельный пункт меню в разделе адресной книги.
Негусто...
Меню телефона (вызываемом софт-клавишей “Меню”) традиционно для аппаратов Nokia выглядит как вложенные списки. Пункты главного меню имеют свои пиктограммы, а вложенные меню - просто нумерацию, при этом оставляя отображение по одному пункту на экран. Мне это всегда не нравилось у Nokia - считал что это нерациональное использование дисплея.
Первым пунктом меню идут “Сообщения”.
Телефон оборудован встроенной справочной системой - если остаться на пункте меню не проявляя никакой активности, то спустя некоторое время появится подсказка о том, какие функции выполняет этот пункт меню.
Первым пунктом внутри “Сообщений” идут “Принятые сообщения” - аналог папки “Входящие”.
Для того чтобы создать новое SMS-сообщение нужно пролистать до третьего пункта.
Телефон поддерживает отправку сообщений в кириллице. Для 90-х годов неплохая “фишка”. Главное еще чтобы телефон получателя смог прочитать это сообщение… Было и такое на заре становления мобильной связи.
После написания сообщения, для того чтобы отправить его нужно было опять воспользоваться меню - “Выбор” - “Отправить”. Хорошо уже то, что Отправить - это первый из вариантов.
На этом с сообщениями все. Следующим пунктом меню идут “Звонки”.
Тут как обычно можно посмотреть списки принятых, выполненных, пропущенных вызовов. Нас тут интересует длительность разговоров.
Почти ДВА ГОДА разговоров… Немало он повидал в своей долгой жизни.
Счетчики входящих и исходящих намного скромнее - скорее всего их обнуляли.
В пункте меню “Режимы” настраиваются различные предустановки поведения телефона в разных местах - тихий, громкий, на улице, на совещании и т.д.
Как обычно для телефонов Nokia оперативный доступ к изменению режима можно получить нажав кнопку выключения телефона. Первый пункт выключает телефон.
Игры. Куда уж без этого.
В Nokia 6130 были доступны три простые игры - Память, Змея и Логика.
В игре “Память” нужно открывая по два квадратика открывать одинаковые символы.
Следующая игра - это классическая Змейка в телефонах Nokia. Только тут она представлена первой версией, с примитивной графикой (сравните с реализацией этой-же игры в Nokia 6310i).
Калькулятор обеспечивает все тот же простейший функционал, что и в Nokia 8850.
Вводим число, выбираем операцию, вводим второе число. После выбора = получаем результат, и теряем все, что мы делали до этого.
Наверное, моя любимая функция в мобильных телефонах - Календарь.
Что интересно, мне интересно смотреть как она реализована (и писать об этом в обзорах), но я сам никогда не пользовался календарем в телефоне, не смартфоне…
К моему удивлению, календарь в бизнес-модели 6130 не отличается от реализации в дизайнерской 8850.
Фактически это не календарь, а просто список задач с указанием дня.
Интересно, что дата стартуют с января 1991-го года.
В меню каждого дня есть пункты для отображения всех событий дня, для создания и удаления нового события и также есть возможность ввести произвольную дату (а не искать ее перелистыванием).
Если события на дату отсутствуют - телефон сообщит об этом.
Для создания события или заметки нужно выбрать пункт меню “Пометить”.
Далее выбрать одну из четырех категорий
Как обычно для старых телефонов - день рождения не имеет привязки к адресной книге телефона. Просто задается имя и дата. Для каждого события можно включить уведомление - в таком случае телефон предупредит о нем заранее.
Если на дату есть какие-то события - в нижнем правом углу даты будут показаны пиктограммы этих событий.
При просмотре такого дня события будут отображаться по одному на экран с указанием всей введенной при создании информацией.
Последняя интересная функция календаря - печать заметки по инфракрасному порту.
Для работы нужна совместимая модель принтера, поддерживающая такую функцию. Представляю как это было круто во второй половине 90-х, распечатать заметку введенную в дороге на принтере в офисе.
Возможность печати по инфракрасному порту плавно подводит к последнему пункту меню IR - то есть инфракрасный порт. Тут можно только включить его на непродолжительное время. Инфракрасный порт использовался для приема контактов.
Выводы, итоги.
Традиционные итоги. Функционально телефон похож на Nokia 8850 - практически аналогичный функционал, разрешение дисплея. Но в отличие от стильной и металлической 8850 объект сегодняшнего обзора - утилитарный пластиковый “кирпичик”. Да, телефон несомненно обладает шармом середины 90-х, но не вызывает вау-эффекта как 8850. В продаже эти телефоны практически не встречаются - поэтому Nokia 6130 будет хорошим выбором для коллекции, но я не стал-бы покупать ее как простую звонилку - есть более приспособленные для этого телефоны - например, линейка 3410/3510 от Nokia.
